【レーザー加工できるパイプ切断面形状】3次元レーザー加工と2次元レーザー加工の違いとは?



レーザー加工は、2次元レーザー加工と3次元レーザー加工で切断面に違いがでます。
こちらのコラムでは丸パイプの斜めカットサンプルを例に、切断面形状の違いを解説いたします。



3次元レーザー加工の仕組みについてはコチラをご覧ください

≫最先端 「3次元(3D)レーザー加工」とは 他工法との違いについて

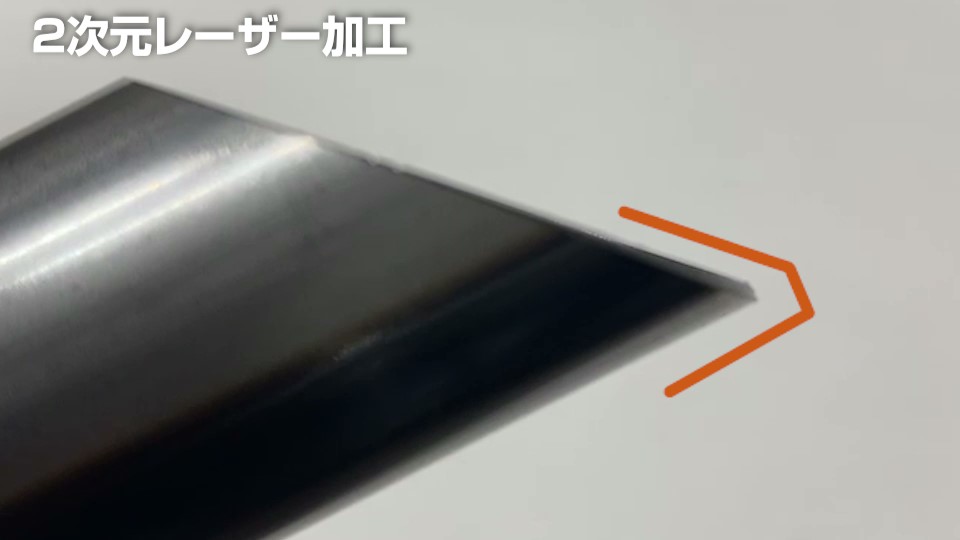

2次元レーザー加工の切断面の特徴

%e7%aa%81%e5%90%88%e3%81%9b%e4%b8%b8%e3%83%91%e3%82%a4%e3%83%97%ef%bc%88%e3%83%86%e3%83%ad%e3%83%83%e3%83%97%e5%85%a5%e3%82%8a%ef%bc%892_moment

2次元レーザー加工は

パイプを前後に動かしたり、回転させながら加工したい形に加工していきます。

パイプに対して常に垂直にレーザーを当てることになるため安定して加工することが可能です。

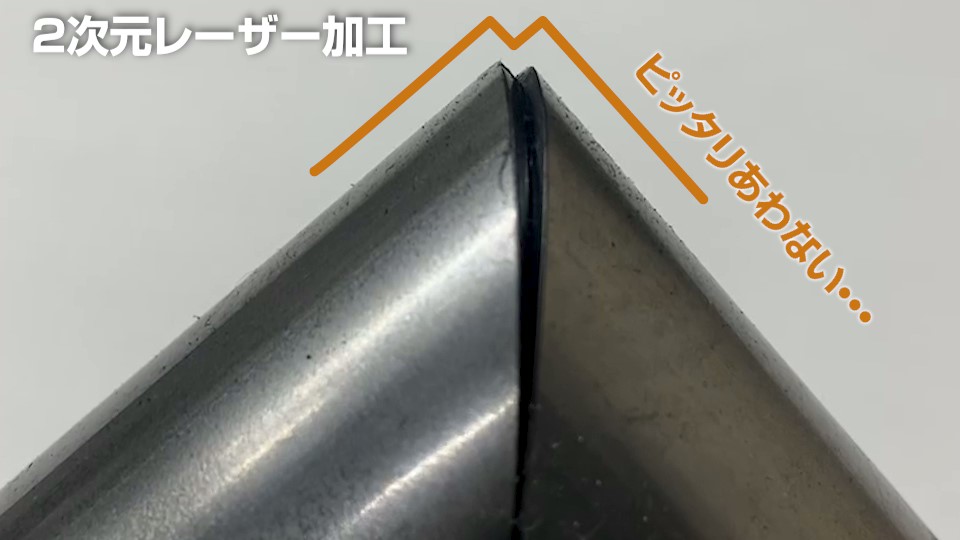

そのため2次元レーザー加工の斜めカットパイプを突合せた場合

パイプ同士の間に隙間ができているように見えるため

用途によっては、後工程で溶接や仕上げをおこなう場合もございます。

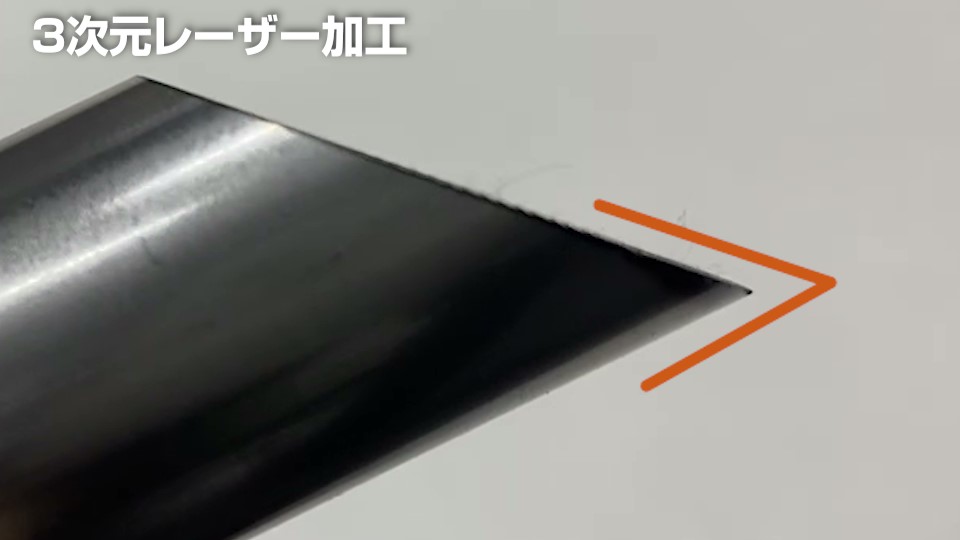

3次元レーザー加工の切断面の特徴

%e7%aa%81%e5%90%88%e3%81%9b%e4%b8%b8%e3%83%91%e3%82%a4%e3%83%97%ef%bc%88%e3%83%86%e3%83%ad%e3%83%83%e3%83%97%e5%85%a5%e3%82%8a%ef%bc%893_moment

3次元レーザー加工は

パイプを前後に動かしたり、回転させながら加工する2次元レーザー加工にプラスして

レーザーの照射角度も動かして加工していきます。

パイプに対して斜めにレーザーを当てることになるため

パイプに熱がこもりやすく、加工難易度は少し上がります。

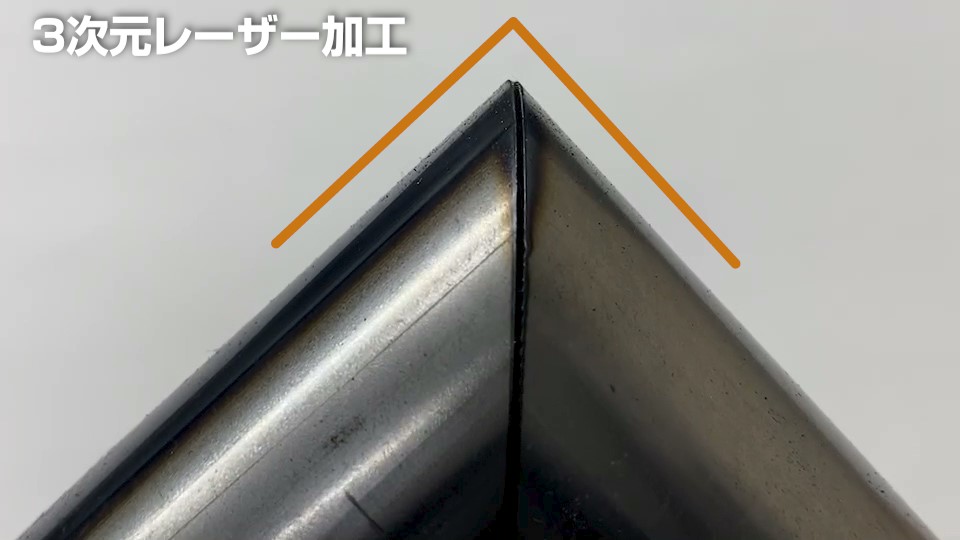

しかし3次元レーザー加工で斜めカットしたパイプは

突合せたときに隙間も見えず、非常にきれいな仕上がりになります。

そのため後工程の省略も可能になり

最終的なリードタイムの短縮につながる場合もございます。

3次元レーザー加工ならパイプレーザー加工センターにお任せください!

いかがでしたでしょうか?

パイプレーザー加工センターでは、イタリアBLM社のパイプレーザー加工機を2台導入しており

2次元レーザー加工、3次元レーザー加工ともに加工可能でございます。



加工方法の使い分けなどは、用途や目的によって変わってきますが、

ご相談いただければ、お客様にとってベストな加工方法をご提案させていただきます。



またパイプレーザー加工センターでは、パイプレーザー加工のほかに

パイプ曲げ加工、板金加工、溶接、塗装、製品の組付けまですべてサポートさせていただきます。

なにかお困りごとがございましたら、パイプレーザー加工センターにご連絡ください。
