パイプの加工には切断や穴あけ、曲げ、溶接などがあります。その中でも曲げ加工は
非常にニーズが多く、当社にも多くのご相談をいただきます。そのパイプの曲げ加工には
2つの種類があります。ドロー曲げとロール曲げ（バリアブル曲げ）です。
今回は、そのドロー曲げとロール曲げについて詳しくご紹介します。
技術コラム
【動画でわかる！】パイプベンダー機における曲げ加工の種類
ドロー曲げとは
まずはドロー曲げについてご紹介します。
ドロー曲げとは、パイプをクランプで掴んで引っ張りながら曲げる方法のことです。
パイプ径の6倍以下のＲの時によく採用される方法です。（例：φ15のパイプ→R50で曲げるとき）
パイプ外径に合わせた金型とＲ形状に合わせた金型が必要という特徴があります。
ドロー曲げは、金型に巻き付けて曲げRを生成するので、金型が大きくなってしまいます。
そのため大きなR曲げはできませんが、後述のロール曲げと比較して精度が高いです。
また、ものによってはパイプ径1D以下（パイプ径が曲げRよりも小さい）でも曲げることが可能です。
ロール曲げ（バリアブル曲げ）とは
次にロール曲げについてご紹介します。
ロール曲げとは3本ロールのような方法で回転する機構部にパイプを保持させて、
押しながら曲げる方法のことです。バリアブル曲げとも呼ばれます。パイプ径の6倍以上の
Rの時によく採用される方法です（例：φ15のパイプ→R100で曲げるとき）。
ロール曲げと異なり、R形状に合わせた金型は必要ありません。例えば、
R形状に合わせた金型は、R200でもR300でも同じものを使用できます。
ただし、ロール曲げと同様、パイプ外径に合わせた金型が必要です。
ロール曲げは、パイプの塑性に影響を受けやすく、ドロー曲げほどの精度は出せませんが、
パイプ径の10倍以上のRであれば、Rがどれほど大きくなっても曲げることができます。
また、途中で曲げRを変更できるなど、融通が利きやすいという特徴があります。

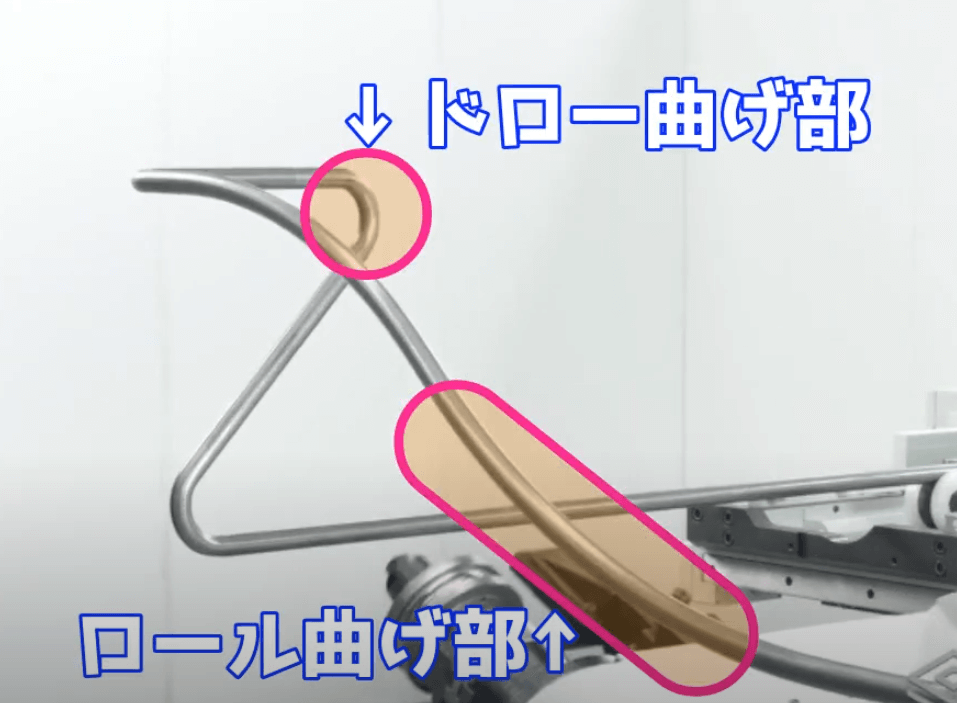

動画でわかる！ドロー曲げとロール曲げの違い
下記の動画で、実際のドロー曲げとロール曲げ（バリアブル曲げ）をしている風景を
ご紹介しています。是非ご覧ください。

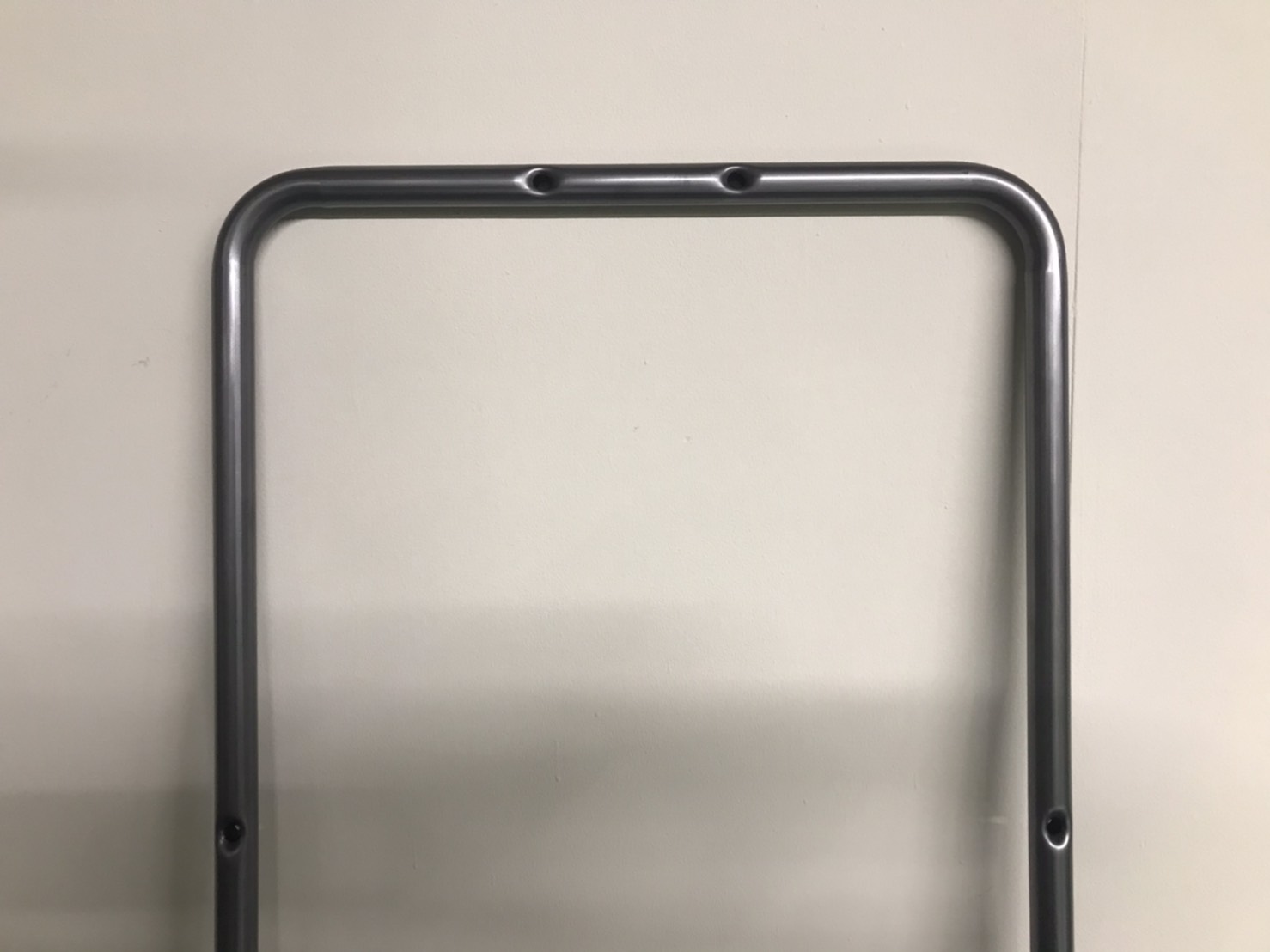

パイプの曲げ加工の加工実績①折り畳み台車 フレーム（ドロー曲げ）
こちらは、t1.6×25.4の丸パイプにロの字曲げ加工（ドロー曲げ加工）、プレス穴あけ加工を
おこなった事例です。一般的に、この部品の加工を行う場合、下記のように大きく3工程に
分けた加工が主流です。
①プレス加工機を使い穴あけ加工
②曲げ加工でコの字に曲げたパイプを2つ作る
③コの字パイプを溶接しロの字形を作る
しかし、この方法では溶接の仕上げなど工程が増え、コストアップに繋がります。
一方、パイプレーザー加工センター.comでは、パイプベンダー機を使用することで、
①1工程で1本のパイプ材をロの字曲げ、プレス穴あけをする
②溶接で繋げる(1箇所)
と、部品点数を2つから1つに抑え、プレス穴あけ工程や溶接箇所を減らすことが可能です。
部品点数の削減・プレス工程・溶接箇所・仕上げ工程削減による加工時間の短縮ができ、
コストダウンを実現できます。

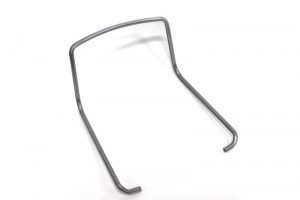

パイプの曲げ加工実績②椅子フレーム（背もたれ部品）
こちらは、スチール材を用いた、椅子フレームの背もたれ部の部品です。
今回の事例のように、
①複数回曲げ指定と
②パイプ端面から曲げ位置までの距離が近い指定がある
場合には、通常2本のパイプ材を曲げ加工後、
溶接によりつなぐことで完成させる3つの工程を踏みます。
一方で、パイプ専用のベンダー機を保有している当社では、
ロール曲げ・ドロー曲げを組み合わせることで1本のパイプ材から、
この形状の加工が可能となり、溶接を必要としません。
異なるRの指定があっても、ワンチャッキングでの加工が可能となります。
特に、今回の製品のように3種類8箇所も曲げがあるような加工品の場合には、
当社のパイプ専用のベンダー機を使用しない場合と比較して、
加工コストを圧倒的に削減することができます。
パイプの曲げ加工のことならパイプレーザー加工センターにお任せ下さい！
今回はパイプベンダー機における曲げ加工の種類についてご紹介しました。
パイプレーザー加工センターでは、最大8個の金型を搭載することができ、
ドロー曲げとロール曲げの両方に対応可能なパイプベンダー機を保有しています。
それにより、様々な曲げRが含まれた製品であったとしても、一度に曲げきることができるので、
非常に効率良く製造することが可能となり、コストダウンとリードタイムの短縮を実現しています。
また、豊富なパイプ曲げ加工のアプリケーションにより、従来は「溶接」しなければ
製作できなかった様な形状も、「曲げ加工」のみで製造することも可能です。
この様な従来製作困難であった形状にも対応いたします。
パイプ加工にお困りの方は、パイプレーザー加工センター.comまでお問い合わせください！
また当社は、パイプ加工機で世界No.1のシェアを有する、イタリアのBLM社の代理店も務めております。
パイプの加工機にご興味がある方は下記をご覧ください。
最後まで読んでいただき、ありがとうございました！
