ナースカートのベースフレーム

%e3%83%8a%e3%83%bc%e3%82%b9%e3%82%ab%e3%83%bc%e3%83%88%e3%81%ae%e3%83%99%e3%83%bc%e3%82%b9%e3%83%95%e3%83%ac%e3%83%bc%e3%83%a01
%e3%83%8a%e3%83%bc%e3%82%b9%e3%82%ab%e3%83%bc%e3%83%88%e3%81%ae%e3%83%99%e3%83%bc%e3%82%b9%e3%83%95%e3%83%ac%e3%83%bc%e3%83%a02
%e3%83%8a%e3%83%bc%e3%82%b9%e3%82%ab%e3%83%bc%e3%83%88%e3%81%ae%e3%83%99%e3%83%bc%e3%82%b9%e3%83%95%e3%83%ac%e3%83%bc%e3%83%a03
名称ナースカート
材質
形状角パイプ
製品ナースカートのベースフレーム
業界OA・家具
加工方法切断加工、溶接加工
サイズ26×50×t1.6

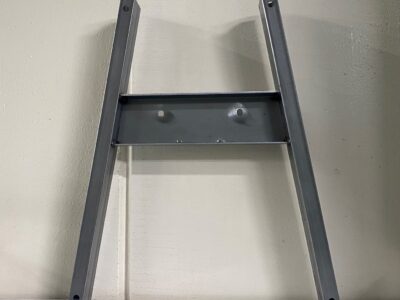

こちらは、ナースカートに使用されるベースフレームです。レーザー加工でパイプを切断し、板金部品と溶接しています。

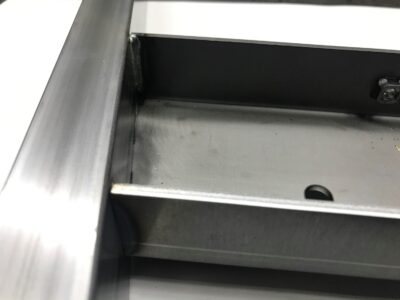

板金部品とパイプを溶接する際に位置決めしやすくするために、板金にツメ加工、角パイプにツメ穴加工を施しています。その際、爪加工の精度が悪いと、位置決めに手間がかかりますが、当社では高精度レーザ加工で対応しています。



*爪加工のイメージ図

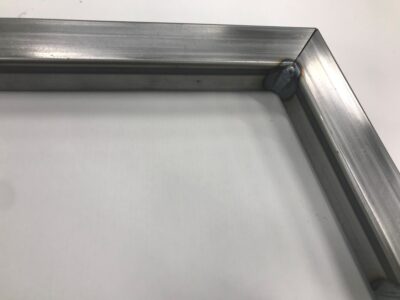

また、角パイプを板金部材に対して垂直ではなく100度の角度で溶接しています。キャスターをつけるための丸穴加工も施しています。



パイプレーザー加工センターではパイプ加工はもちろん、薄板の加工も行っているため、本製品のように、薄板とパイプの加工を一貫して対応することができます。お気軽にご相談ください。
