加工サンプル/加工事例

こちらはサイネージスタンドの支柱の事例です。

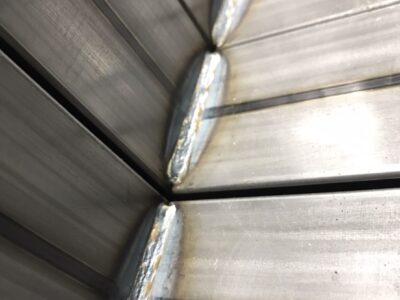

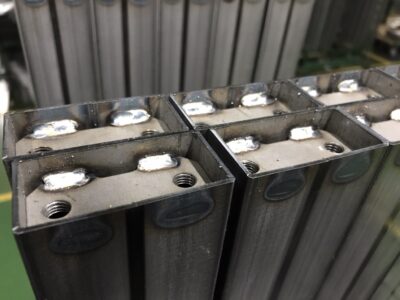

4本のパイプとナットを計16か所組付け溶接しています。
パイプレーザー切断時にツメ加工をしているので組付けがスムーズにおこなえます。
また、こちらの事例では2台のロボットを同時に使用することで製品1台につき50秒で溶接することができます。

通常このような形状の溶接ではパイプが内側に歪むのですが、当社では自社製作した治具でパイプを外側に開いた状態で溶接し歪みの緩和対策を行っています。
