こちらの事例は電動二輪車のパーツになります。

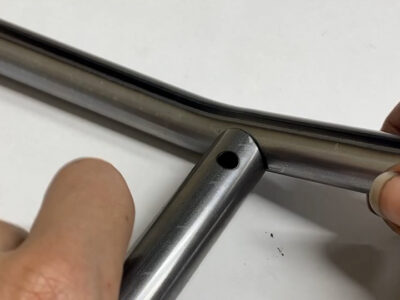

写真のようにコの字に曲げたパイプに補強となるパイプをはめるため
コの字パイプにはツメ穴、補強パイプにはツメ加工をほどこしました。
通常、パイプの伸びにより正確な位置にツメ穴をもってくるのが難しい形状です。
またコの字パイプを水平に置いた際、丸穴が垂直方向を向くように設計されており
こちらも曲げ精度が必要な加工になります。
しかしパイプレーザー加工センターで使用しているBLM社のパイプレーザー加工機は
次工程の曲げ形状を認識し、パイプの伸び等を考慮して切断してくれるため
曲げた際に狙った通りの寸法がだせるという機能があります。
そのため、パイプレーザー加工センターは
精度の求められる製品や次工程のある製品も得意としております。
