丸パイプの3本突合せ加工

3%e6%9c%ac%e7%aa%81%e5%90%88%e3%81%9b_moment
s__76627984
s__76627979
名称丸パイプの3本突合せ加工
材質
形状丸パイプ
製品加工事例
業界OA・家具 自動車・車輌
加工方法パイプ切断加工 パイプ溶接加工

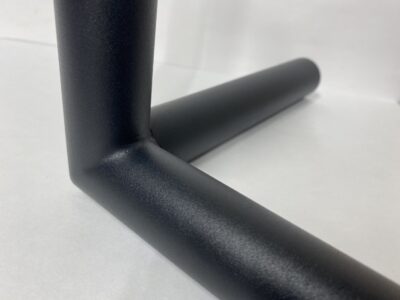

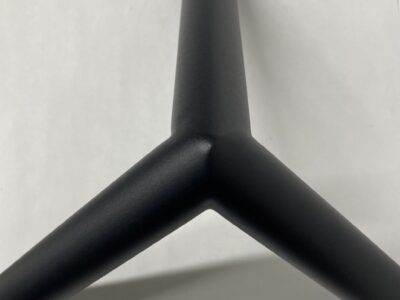

こちらの事例は3本の丸パイプを突合せ加工したものです。

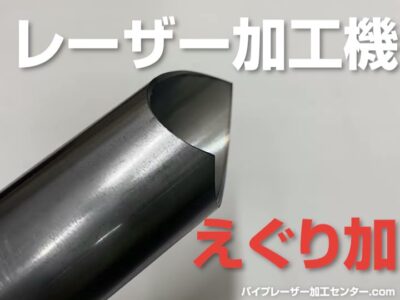

3次元レーザー加工機を使用し、パイプにえぐり加工をおこない

TIG溶接とグラインダー仕上げ後に粉体塗装をおこないました。



→コラム:えぐり加工とは



えぐり加工はプレス加工機やえぐり加工機でも加工可能ですが、

作りたい形状に対して、専用の金型や刃は必要になります。

しかし3次元レーザー加工機を使用する場合は、金型や刃は不要で

単品ものや、こういったサンプル品も低コスト短納期を実現いたします。

(このサンプル事例も設計から塗装までまで1日でおこなっております。)



おすすめの加工事例はコチラ↓

≫丸パイプのえぐり加工:什器の土台フレーム

≫楕円パイプのえぐり加工:ナースカートの脚部品

≫角パイプのはめ込み加工:架台サンプル
