加工サンプル/加工事例

角パイプの架台サンプル(はめ込み形状)

s__72212482-min
s__72212485-min
s__72212484-min

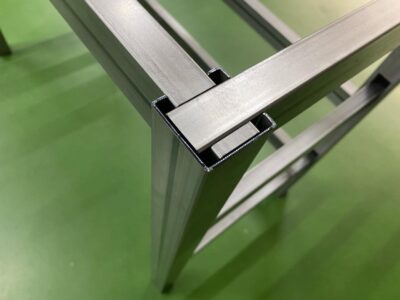

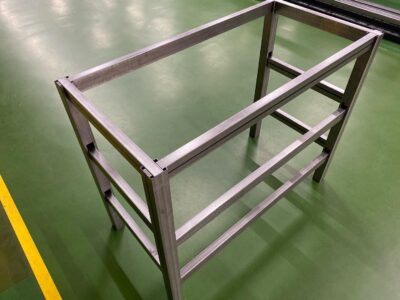

こちらの事例は、はめ込み形状にレーザー加工した角パイプを組むことで、
ネジ止めや溶接なしで組み立てられる架台です。



≫はめ込み加工とは?

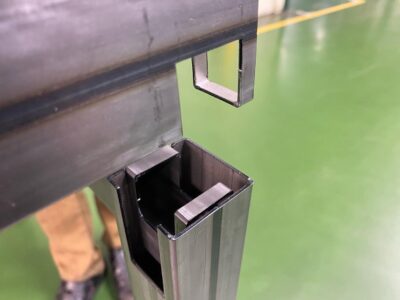

パイプと切込み形状には0.3㎜のクリアランスをもうけており、
スムーズにはめ込むことができ、ぐらつきを最小限に抑えています。

はめ込み加工のメリットとしてネジレス、溶接レスがあげられ、
工程の削減が可能なため、コストカットに繋がります。



実際に製品化する際はネジゼロ、溶接ゼロというのは難しいかもしれませんが、
パイプの形状を工夫するだけで組付け工程が減り、生産性は大きく変わるという事例です。



また、組付けが簡単なので使用現場でお客様組付けの製品などの場合は
パイプをばらした状態で梱包でき、梱包コストや運送コストも大幅に削減可能です。



その他はめ込み加工のサンプルはコチラ↓

≫架台ベース

≫会議用テーブルの天板受け
