丸パイプのえぐり加工

7f2b3822-7585-4972-a8a6-3f645c8c25a4-0-min
3c2e4831-2980-4fe3-b731-eb2c21ae9608-0-min
61c09e55-0a84-4585-82a2-6d3660db79e1-0-min
名称丸パイプのえぐり加工
材質
形状丸パイプ
製品加工サンプル
業界 建設業界 産業機械 OA・家具 自動車・車輌
加工方法レーザー加工

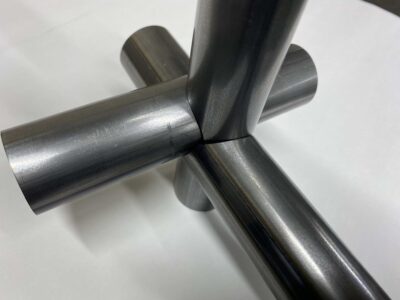

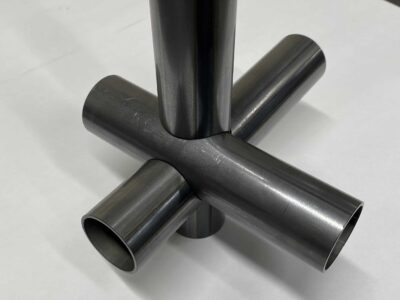

こちらの加工事例はえぐり加工をほどこし、3本の丸パイプを交差させたサンプルになります。

→コラム:えぐり加工とは

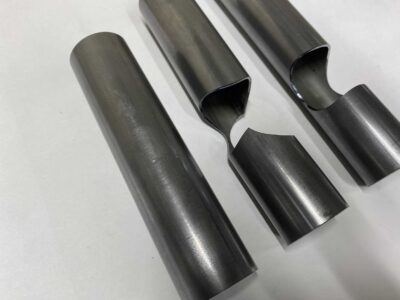

そのうち1本のパイプに関してはパイプに対してかなり大きくえぐられた形状のため
加工の際、パイプに圧力がかかってしまうとパイプが曲がってしまったり
折れてしまう可能性があります。
このような形状は、非接触加工の3次元レーザー加工機が得意とする形状です。

パイプを組付けた際は隙間もなくぴったりと精度がでています。
こういった形状は【はめ込み形状】のように、位置決めや組付けかしやすいといった特徴があります。
3次元レーザー加工を想定した製品を企画・設計する際に取り入れてみてはいかがでしょうが?
