レーザーによるパイプの切断・穴あけ加工から曲げ・溶接まで対応可能なパイプ加工専門サイト

加工サンプル/加工事例

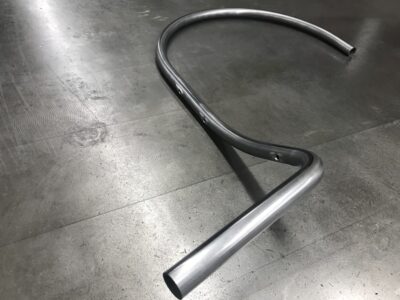

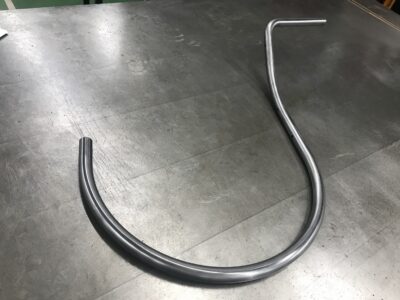

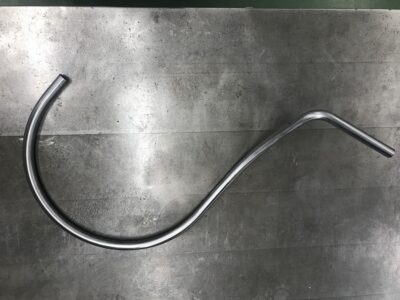

ソファー脚 フレーム

%e3%82%bd%e3%83%95%e3%82%a1%e3%83%bc%e8%84%9a%e3%80%80%e3%83%95%e3%83%ac%e3%83%bc%e3%83%a0-2
%e3%82%bd%e3%83%95%e3%82%a1%e3%83%bc%e8%84%9a%e3%80%80%e3%83%95%e3%83%ac%e3%83%bc%e3%83%a0-1
%e3%82%bd%e3%83%95%e3%82%a1%e3%83%bc%e8%84%9a%e3%80%80%e3%83%95%e3%83%ac%e3%83%bc%e3%83%a0-3
名称ソファー脚 フレーム
材質
形状丸パイプ
製品ソファー
業界OA・家具
加工方法ベンダー曲げ

こちらは、ソファー脚のフレーム部品です。

まずパイプをレーザー加工機で切断と穴あけを同時に行い、

その後パイプベンダー機で曲げました。

本製品は写真の通り、Rサイズが異なる箇所が2か所あります。

通常であれば、Rサイズが異なる金型を使用する際は、金型の取り換え作業が必要になります。

また、金型の取り換え作業を行うと、作業を一度中断することになるため、

パイプの曲げ箇所などにずれが生じる可能性があります。



そこで、パイプレーザー加工センターが保有しているパイプベンダー機では

金型を自動で交換することができます。そのため、Rサイズが異なる金型を使用する際でも、

金型の交換作業が必要なく、連続的にパイプを曲げることが可能なため、

リードタイムの短縮と精度向上につながります。



このようにパイプレーザー加工センターでは、

ソファー脚のフレーム部品などの実績が多数あります。

また特に、複雑なパイプの曲げ加工などを当サイトでは得意としています。

このようなお困りごとがございましたら、是非パイプレーザー加工センターにご相談ください。
