輸送用器具 サイドフレーム部品

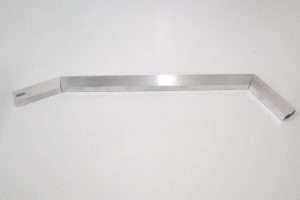

c-009-01-300x200
c-009-02-300x200
名称サイドフレーム部品の一部
材質アルミ
形状角パイプ
製品輸送用器具(カート)部品
業界自動車・車輛
加工方法穴あけ加工
サイズ40x20xt2.0

こちらの製品は輸送用器具(カート)に用いる部品で、軽量化を目的にアルミを使用しています。
本製品ではパイプ材での曲げ加工が必要とされています。



一般的には、3つの部材を製作後、溶接でつなげますが、

当社では、パイプレーザー加工機で加工後、ノッチング曲げができるように、設計を提案しました。
2か所の曲げ部分は、曲げ角度が異なるので切り込みの量を調整しています。
このようなパイプ材を用いたフレーム品等の設計も対応可能です。



パイプ材をある角度で曲げたような形状の部品を製作ご希望の場合には、

当社にお任せください。
既存の加工方法よりも精度よく、リードタイムも短く、加工品を提供します。
